Dieses System benutzt eine gedruckte Linie oder ein ununterbrochener Flecken oder jedes mögliches Muster auf dem Netz. Das System behält die gewählte Markierung (gedruckte Linie oder Muster) in der genauen seitlichen Position ungeachtet der Netzrandposition bei. Dieses System ist am meisten benutzt, wenn es Maschine aufschlitzt

Einleitung:

·         Normalerweise wird Pneumo-Hydraulisches Netz-leitendes System für jede mögliche Wicklung benutzt u.

      Abwickelnanwendung für das Führen des Netzes, um die Verschwendungen des Materials zu verringern u. hohe Produktion zu erhalten, mit minimaler menschlicher Arbeitskraft auszugeben.

·         Jetzt die auftauchende Nachfrage des Marktes u. weniger Beschränkungen des Pneumo-Hydronetz-leitenden Systems sehend, haben wir Mikroprozessor gegründete vollelektronische Linie/Rand-leitendes System mit Fotozelle rückwirken vorgestellt.

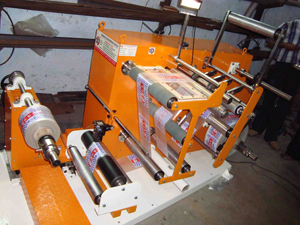

·         Dieses hat besonders Anwendung auf der Slitter Rewinder Maschine, zum jedes möglichen Materials wie aufzuschlitzen lamelliert, Plain oder druckte Polyester oder anderes Material. Fotozelle fragt die Farbe, Linie ab, oder Rand-Führer entsprechend Ihrer Anforderung u. Sie erhalten das konstante Aufschlitzen.

·         PMDC Motor wird für Vorwärts-Rückbewegung der Laufkatze benutzt und er wird mit Kugel-Schraube Anordnung für bessere Genauigkeit verbunden. Laufkatze (leitende Versammlung) wird auf Abrollmaschine des Aufschlitzens der Maschine u. sie wird geführt durch lineare Lager-Anordnung zur Verfügung gestellt.

·         Auf unserer Digital des Steuerpult-zwei werden Einstellungen für die hellen u. dunklen Farbe Einstellungen zur Verfügung gestellt. Selbst-/manueller Arbeitsmodus wird auch zusammen mit linker u. rechter Bewegung des Materials zur Verfügung gestellt. Servomitte wird durch Begrenzungsschalter zur Verfügung gestellt.

·         Fotozelle fragt die Linie ab, oder Rand des Materials u. dementsprechend gibt sie Hinweis auf dem Motor für Vorwärts- oder Rückbewegung.

ELEKTRONISCHES STEUEReigenschaften

·         Bringen Sie Steuersystem in Position.

·         Justierbare Schiene Steuerung mit Abweichunganzeige.

·         Die LED Emission, die die Möglichkeit des Funktionierens auf allem Kontrast u. Hintergründen anbietend, unterschiedliche Oberflächenbehandlungen darstellend abfragt.

·         Ultra sonic Rand abfragend oder OP zur elektronischen Abfragung.

·         Hoher Wartebewegungsangetriebener Auslöser.

·         Annäherungsschalter stellte für automatische Ende Spielraumbegrenzungen zur Verfügung.

OPTO ELEKTRONISCHE LINIE ODER KONTRAST, DIE SYSTEM ABFRAGEN

·         Die LED Emission, die die Möglichkeit des Funktionierens auf allen Kontrasten, mit einem funktionierenden Abstand des 9 Millimeter Maximums zwischen Sensor und Netz anbietend abfragt.

·         Schnelle Reaktionszeit unempfindlich zum umgebenden Licht.

QUEReinheit

·         PMDC Bewegungsauslöser gesteuert mit hoher Antwort.

·         Hohe Warteeinheit des Getriebes mit linearem Schraube Antrieb entwarf für lineare Korrekturbewegungen.

·         Einfache Installation und nullwartung System.
